Hallo! Ich bin ein Lieferant von EN857 SC-Schläuchen und werde oft gefragt, wie man die Durchflussrate dieser Schläuche berechnet. Dies ist ein entscheidender Aspekt, insbesondere für diejenigen in Branchen, die auf hydraulische Systeme angewiesen sind. Lassen Sie uns also direkt darauf eingehen und den Prozess Schritt für Schritt aufschlüsseln.
Lassen Sie uns zunächst verstehen, was die Durchflussrate eigentlich bedeutet. Vereinfacht ausgedrückt ist die Durchflussrate das Flüssigkeitsvolumen, das in einer bestimmten Zeitspanne durch einen bestimmten Punkt fließt. Bei EN857 SC-Schläuchen trägt die Berechnung der Durchflussrate dazu bei, dass das Hydrauliksystem effizient und sicher arbeitet.
Bei der Berechnung der Durchflussrate von EN857 SC-Schläuchen müssen wir einige Schlüsselfaktoren berücksichtigen. Dazu gehören der Innendurchmesser des Schlauchs, die Geschwindigkeit der Flüssigkeit und die Viskosität der Flüssigkeit. Schauen wir uns jeden dieser Faktoren genauer an.
Innendurchmesser des Schlauchs
Der Innendurchmesser (ID) des Schlauchs spielt eine wichtige Rolle bei der Bestimmung der Durchflussmenge. Ein größerer Innendurchmesser ermöglicht, dass mehr Flüssigkeit durch den Schlauch strömt, was zu einer höheren Durchflussrate führt. Umgekehrt schränkt ein kleinerer Innendurchmesser den Flüssigkeitsfluss ein, was zu einer geringeren Durchflussrate führt.
Um den Innendurchmesser eines EN857 SC-Schlauchs zu messen, können Sie einen Messschieber verwenden. Stellen Sie sicher, dass Sie den Innendurchmesser an mehreren Stellen entlang der Schlauchlänge messen, um die Genauigkeit sicherzustellen. Sobald Sie die ID-Messung haben, können Sie diese in der Durchflussberechnung verwenden.
Geschwindigkeit der Flüssigkeit
Die Geschwindigkeit der Flüssigkeit gibt an, wie schnell sich die Flüssigkeit durch den Schlauch bewegt. Sie wird durch Faktoren wie den Druck im System und den Widerstand des Schlauchs beeinflusst. Im Allgemeinen führt ein höherer Druck zu einer höheren Flüssigkeitsgeschwindigkeit, was wiederum die Durchflussrate erhöht.
Um die Flüssigkeitsgeschwindigkeit zu berechnen, können Sie die folgende Formel verwenden:
[V = \frac{Q}{A}]
Wo:
- (V) ist die Flüssigkeitsgeschwindigkeit (in Metern pro Sekunde)
- (Q) ist die Durchflussrate (in Kubikmeter pro Sekunde)
- (A) ist die Querschnittsfläche des Schlauchs (in Quadratmetern)
Die Querschnittsfläche des Schlauches lässt sich mit der Formel für die Kreisfläche berechnen:
[A=\pi\times(\frac{ID}{2})^2]
Wobei (ID) der Innendurchmesser des Schlauchs ist.
Viskosität der Flüssigkeit
Die Viskosität ist ein Maß für den Strömungswiderstand einer Flüssigkeit. Eine viskosere Flüssigkeit, beispielsweise Öl mit einer hohen Viskosität, fließt langsamer durch den Schlauch als eine weniger viskose Flüssigkeit. Dies bedeutet, dass die Viskosität der Flüssigkeit einen erheblichen Einfluss auf die Durchflussrate haben kann.
Bei der Berechnung der Durchflussrate von EN857 SC-Schläuchen ist es wichtig, die Viskosität der Flüssigkeit zu berücksichtigen. Sie können sich an der Viskositätstabelle der Flüssigkeit orientieren, um deren Viskosität bei der Betriebstemperatur des Systems zu bestimmen.
Die Durchflussberechnung
Nachdem wir nun die Schlüsselfaktoren abgedeckt haben, wollen wir alles zusammenfassen und die Durchflussrate berechnen. Die am häufigsten verwendete Formel zur Berechnung der Durchflussmenge lautet:
[Q = A\times V]
Dabei ist (Q) die Durchflussrate, (A) die Querschnittsfläche des Schlauchs und (V) die Flüssigkeitsgeschwindigkeit.
Lassen Sie uns ein Beispiel durchgehen. Angenommen, wir haben einen EN857 SC-Schlauch mit einem Innendurchmesser von 25 mm (oder 0,025 m). Zuerst berechnen wir die Querschnittsfläche:
[A=\pi\times(\frac{0,025}{2})^2\ungefähr 4,91\times10^{-4}\ m^2]
Nehmen wir an, die Flüssigkeitsgeschwindigkeit beträgt 2 m/s. Jetzt können wir die Durchflussmenge berechnen:
[Q = 4,91\times10^{-4}\times2 = 9,82\times10^{-4}\ m^3/s]
Um dies in Liter pro Minute umzurechnen, verwenden wir den Umrechnungsfaktor: (1\ m^3 = 1000\ L) und (1\ Minute = 60\ Sekunden).
[Q=\frac{9,82\times10^{-4}\times1000\times60}{1}= 58,92\ L/min]
Andere Überlegungen
Es ist wichtig zu beachten, dass es noch andere Faktoren gibt, die die Durchflussrate von EN857 SC-Schläuchen beeinflussen können. Dazu gehören die Länge des Schlauchs, die Anzahl der Biegungen im Schlauch und die Art der verwendeten Anschlüsse. Ein längerer Schlauch oder ein Schlauch mit mehreren Biegungen erhöht den Strömungswiderstand und verringert die Durchflussrate. Ebenso kann die Verwendung falscher Anschlüsse zu einer Verringerung der Durchflussrate führen.
Bei der Auswahl von EN857 SC-Schläuchen für Ihre Anwendung müssen diese Faktoren unbedingt berücksichtigt werden, um sicherzustellen, dass die Schläuche die erforderliche Durchflussrate bewältigen können. Möglicherweise möchten Sie auch einen Wasserbauingenieur oder einen Experten auf diesem Gebiet konsultieren, um genauere Berechnungen und Empfehlungen zu erhalten.
Verwandte Produkte

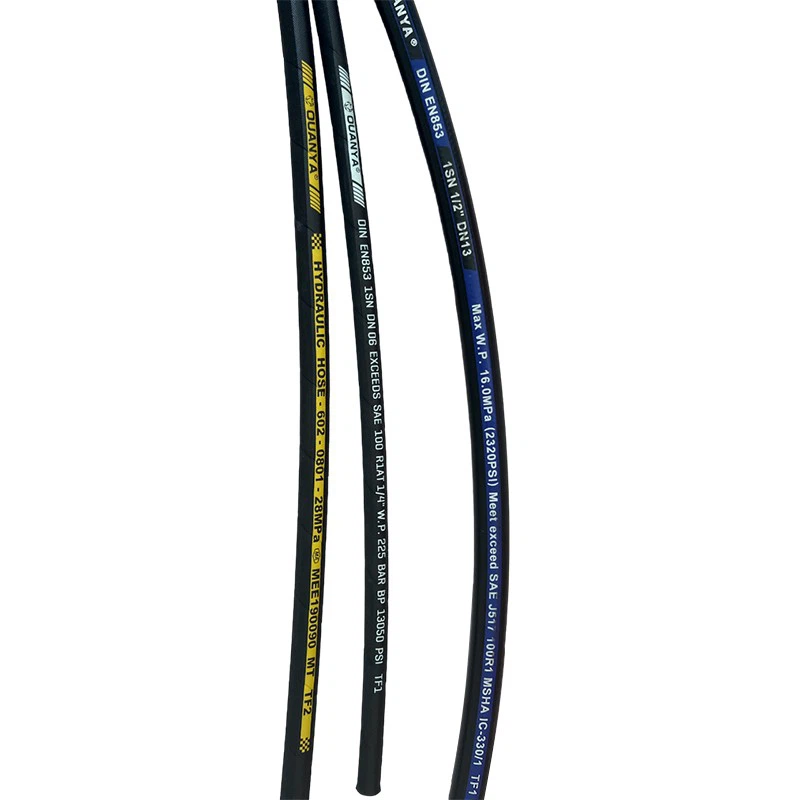

Wenn Sie auf der Suche nach anderen Arten von Hydraulikschläuchen sind, bieten wir auch eine Reihe hochwertiger Produkte an. Schauen Sie sich unsere anSAE 100RAT EN853 SN DNV,SAE 100R13, UndEN856 – 4SHSchläuche. Diese Schläuche sind für unterschiedliche Anforderungen konzipiert und können eine großartige Ergänzung für Ihre Hydrauliksysteme sein.
Abschluss
Die Berechnung der Durchflussrate von EN857 SC-Schläuchen ist ein wichtiger Schritt zur Gewährleistung des effizienten und sicheren Betriebs von Hydrauliksystemen. Durch die Berücksichtigung von Faktoren wie dem Innendurchmesser des Schlauchs, der Geschwindigkeit der Flüssigkeit und der Viskosität der Flüssigkeit können Sie die Durchflussrate genau berechnen. Denken Sie daran, auch andere Faktoren wie Schlauchlänge, Biegungen und Anschlüsse zu berücksichtigen.
Wenn Sie auf der Suche nach hochwertigen EN857 SC-Schläuchen sind oder Fragen zu Durchflussberechnungen haben, zögern Sie nicht, uns zu kontaktieren. Wir sind hier, um Ihnen zu helfen, die richtigen Lösungen für Ihre hydraulischen Anforderungen zu finden. Ganz gleich, ob Sie ein kleiner Betrieb oder eine große Industrieanlage sind, wir können Ihnen die Produkte und den Support bieten, die Sie benötigen. Beginnen wir also ein Gespräch und finden heraus, wie wir gemeinsam Ihre Hydrauliksysteme optimieren können.
Referenzen
- Handbuch zur Fluidtechnik
- Handbuch zur Konstruktion hydraulischer Systeme
