Ölrücklaufleitungen sind entscheidende Komponenten in verschiedenen Hydraulik- und Schmiersystemen und spielen eine entscheidende Rolle bei der Gewährleistung der ordnungsgemäßen Zirkulation und Rückführung des Öls. Als erfahrener Lieferant von Ölrücklaufleitungen ist es für die Bereitstellung qualitativ hochwertiger Produkte, die den unterschiedlichen Anwendungsanforderungen gerecht werden, von entscheidender Bedeutung, dass wir die gängigen Materialien dieser Leitungen kennen. In diesem Blog werden wir die am häufigsten verwendeten Materialien für Ölrücklaufleitungen untersuchen.
Gummi
Gummi ist aufgrund seiner hervorragenden Flexibilität, Elastizität und Ölbeständigkeit eines der am häufigsten verwendeten Materialien für Ölrücklaufleitungen. Es stehen verschiedene Arten von Gummimischungen zur Verfügung, jede mit ihren eigenen einzigartigen Eigenschaften.
Nitrilkautschuk (NBR)
Aufgrund seiner hohen Beständigkeit gegenüber erdölbasierten Ölen und Kraftstoffen ist Nitrilkautschuk eine beliebte Wahl für Ölrücklaufleitungen. Es kann einem weiten Temperaturbereich standhalten, typischerweise von -40 °C bis 100 °C. NBR bietet außerdem eine gute Abriebfestigkeit und gute mechanische Eigenschaften, sodass es sowohl für statische als auch dynamische Anwendungen geeignet ist. Beispielsweise werden in Automobilmotoren, bei denen sich Ölrücklaufleitungen zusammen mit den Vibrationen des Motors biegen und bewegen müssen, häufig NBR-Schläuche verwendet. Sie können Öllecks wirksam verhindern und die Integrität des Ölrücklaufsystems aufrechterhalten. Allerdings ist NBR möglicherweise nicht für Anwendungen mit Flüssigkeiten auf Phosphatesterbasis geeignet, da es mit diesen Chemikalien schlecht verträglich ist.
Ethylen-Propylen-Dien-Monomer (EPDM)
EPDM-Kautschuk ist für seine hervorragende Beständigkeit gegen Witterungseinflüsse, Ozon und Hochtemperaturdampf bekannt. Es kann in einem Temperaturbereich von -51 °C bis 149 °C betrieben werden. In Ölrücklaufleitungen wird EPDM häufig in Anwendungen eingesetzt, in denen das System rauen Umgebungsbedingungen ausgesetzt ist, beispielsweise in Maschinen im Freien oder in Meeresumgebungen. EPDM-Schläuche sind außerdem beständig gegen viele Arten von Chemikalien, einschließlich polarer Lösungsmittel, was sie zu einer guten Wahl für Systeme macht, die mit einer Vielzahl von Substanzen in Kontakt kommen können. Da EPDM jedoch im Vergleich zu NBR eine relativ geringe Beständigkeit gegenüber Ölen auf Erdölbasis aufweist, eignet es sich besser für Anwendungen mit Flüssigkeiten, die nicht auf Erdöl basieren, oder in Systemen, in denen das Öl stark raffiniert ist und eine geringe Quellwirkung auf EPDM hat.
Fluorelastomer (FKM)
FKM-Gummi, auch bekannt als Viton®, bietet eine hervorragende Beständigkeit gegenüber hohen Temperaturen, Chemikalien und Kraftstoffen. Es hält Temperaturen von bis zu 204 °C stand und ist äußerst beständig gegen eine Vielzahl aggressiver Chemikalien, darunter viele Lösungsmittel und Säuren. In Ölrücklaufleitungen für Hochleistungsmotoren oder Industrieanwendungen mit extremen Bedingungen werden häufig FKM-Schläuche eingesetzt. Beispielsweise ist FKM in Luft- und Raumfahrtanwendungen, bei denen das Ölrücklaufsystem hohen Temperaturen und hohem Druck standhalten muss, ein ideales Material. Allerdings ist FKM teurer als NBR und EPDM, was seinen Einsatz in kostensensiblen Anwendungen einschränken kann.
Verstärkte Gummischläuche
Für Ölrücklaufleitungen werden häufig verstärkte Gummischläuche verwendet, um deren Druckfestigkeit und Haltbarkeit zu erhöhen. Es gibt verschiedene Arten von Verstärkungsmaterialien und -strukturen.
Geflochtene Verstärkung

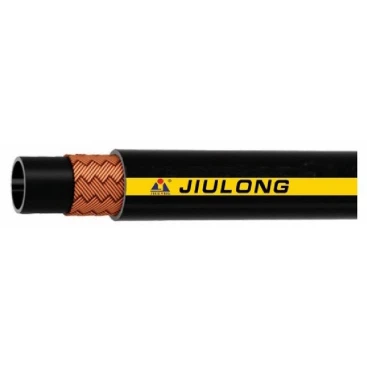

Geflochtene Schläuche werden mit einer Flechtschicht aus synthetischen Fasern wie Polyester, Nylon oder Aramid oder mit einem Metallgeflecht aus Stahl verstärkt. Die geflochtene Konstruktion bietet gute Flexibilität und mäßige Druckfestigkeit. Zum Beispiel einGB1186 Druckluftschlauchkann eine geflochtene Verstärkungsstruktur verwenden, um seine Leistung zu verbessern. Das Kunstfasergeflecht ist leicht und bietet eine gute Abrieb- und Chemikalienbeständigkeit, während das Metallgeflecht eine höhere Druckbelastbarkeit bietet. Geflochtene Schläuche eignen sich für viele allgemeine Ölrückführungsanwendungen, bei denen der Druck nicht extrem hoch ist.
Spiralverstärkung
Spiralverstärkte Schläuche haben im Inneren des Gummis eine spiralförmig gewickelte Schicht aus Draht oder synthetischen Fasern. Diese Art der Verstärkung bietet eine hohe Druckfestigkeit und eignet sich für Anwendungen mit hohen Durchflussraten und hohen Drücken. Spiralverstärkte Schläuche halten weitaus höheren Drücken stand als geflochtene Schläuche. Beispielsweise werden in Hochleistungs-Industriehydrauliksystemen häufig spiralverstärkte Ölrücklaufleitungen verwendet, um die sichere und effiziente Ölrückführung unter Hochdruckbedingungen zu gewährleisten.
Thermoplast
Auch für Ölrücklaufleitungen werden thermoplastische Materialien verwendet, die gegenüber Gummi mehrere Vorteile bieten.
Polyamid (PA)
Polyamid, allgemein bekannt als Nylon, ist ein leichtes und starkes thermoplastisches Material. Es verfügt über eine hervorragende chemische Beständigkeit, insbesondere gegenüber Ölen und Kraftstoffen. PA-Schläuche können in einem Temperaturbereich von -40 °C bis 105 °C betrieben werden. Sie sind außerdem abriebfest und haben einen relativ niedrigen Reibungskoeffizienten, was einen reibungslosen Ölfluss ermöglicht. PA-Ölrücklaufleitungen werden häufig in Automobil- und Industrieanwendungen eingesetzt, bei denen Gewichtsreduzierung und Platzersparnis wichtige Überlegungen sind. Beispielsweise können PA-Schläuche aufgrund ihrer Flexibilität und ihres geringen Durchmessers in modernen Motorräumen von Kraftfahrzeugen, in denen der Platz begrenzt ist, problemlos verlegt werden.
Polyethylen (PE)
Polyethylen ist ein vielseitiger Thermoplast mit guter chemischer Beständigkeit und geringen Kosten. Es eignet sich für Niederdruck-Ölrückführungsanwendungen. PE-Schläuche sind einfach zu verarbeiten und können in verschiedene Formen geformt werden. Sie werden häufig in einfachen Ölrückführungssystemen eingesetzt, beispielsweise in Kleingeräten oder in Situationen, in denen die Anforderungen an die Druck- und Temperaturbeständigkeit nicht sehr hoch sind.
Thermoplastische Elastomere (TPE)
TPE vereint die Eigenschaften von Thermoplasten und Elastomeren. Es bietet gute Flexibilität, Wetterbeständigkeit und Ölbeständigkeit. TPE-Ölrücklaufleitungen können problemlos recycelt werden, was einen Vorteil für die Umwelt darstellt. Sie sind außerdem relativ einfach herzustellen und können in einer Vielzahl von Anwendungen eingesetzt werden, von der Automobilindustrie bis hin zu Konsumgütern. Beispielsweise werden bei einigen Rasenmähern mit kleinem Motor TPE-Ölrücklaufleitungen verwendet, um eine kostengünstige und zuverlässige Lösung zu bieten.
Stahl
Stahl ist ein traditionelles Material für Ölrücklaufleitungen, insbesondere in Anwendungen, bei denen eine hohe Haltbarkeit und Druckbeständigkeit erforderlich sind.
Edelstahl
Edelstahl ist korrosionsbeständig und hält hohen Temperaturen und Drücken stand. Es wird häufig in Industrie- und Automobilanwendungen eingesetzt, bei denen das Ölrücklaufsystem rauen Umgebungen ausgesetzt ist oder ein hohes Korrosionsrisiko besteht. Edelstahlrohre sind außerdem sehr stabil und können ihre Form und Integrität auch unter hohen Belastungsbedingungen beibehalten. Beispielsweise sind in chemischen Verarbeitungsanlagen, in denen das Öl korrosive Substanzen enthalten kann, Ölrücklaufleitungen aus Edelstahl eine zuverlässige Wahl.
Kohlenstoffstahl
Kohlenstoffstahl ist im Vergleich zu Edelstahl eine wirtschaftlichere Option. Es verfügt über eine hohe Festigkeit und eignet sich für Anwendungen, bei denen Korrosion kein großes Problem darstellt. Kohlenstoffstahlrohre werden häufig in großen industriellen Hydrauliksystemen und in einigen Automobilanwendungen verwendet. Allerdings muss Kohlenstoffstahl ordnungsgemäß vor Korrosion geschützt werden, üblicherweise durch Beschichtungs- oder Plattierverfahren.
Das richtige Material auswählen
Bei der Auswahl des Materials für Ölrücklaufleitungen müssen mehrere Faktoren berücksichtigt werden.
Flüssigkeitskompatibilität
Das Material der Ölrücklaufleitung muss mit der im System verwendeten Öl- oder Flüssigkeitsart kompatibel sein. Wenn das System beispielsweise ein synthetisches Öl verwendet, sollte das Material gegen die spezifischen Chemikalien und Zusatzstoffe im synthetischen Öl beständig sein. Die Verwendung eines inkompatiblen Materials kann zu Schwellungen, Rissen oder einer Verschlechterung der Leitung führen, was zu Öllecks und Systemausfällen führen kann.
Druck- und Temperaturanforderungen
Der Betriebsdruck und die Temperatur des Ölrücklaufsystems bestimmen die Druck-, Belastbarkeits- und Temperaturbeständigkeit des Materials. Hochdruck- und Hochtemperaturanwendungen erfordern Materialien wie FKM-Gummi, Edelstahl oder spiralverstärkte Schläuche mit hochfester Verstärkung. Im Gegensatz dazu können bei Anwendungen mit niedrigem Druck und niedriger Temperatur Materialien wie PE oder unverstärkter Gummi verwendet werden.
Umgebungsbedingungen
Auch die Umgebungsbedingungen wie Sonneneinstrahlung, Feuchtigkeit, Ozon und Chemikalien beeinflussen die Materialauswahl. Bei Außenanwendungen werden Materialien mit guter Witterungsbeständigkeit wie EPDM oder TPE bevorzugt. In chemikalienbelasteten Umgebungen sollten Materialien mit hoher Chemikalienbeständigkeit wie FKM oder Edelstahl verwendet werden.
Kosten
Die Kosten sind immer ein wichtiger Faktor bei der Materialauswahl. Hochleistungsmaterialien wie FKM und Edelstahl bieten zwar hervorragende Eigenschaften, sind jedoch teurer. Für kostensensible Anwendungen sind Materialien wie NBR-Gummi, PA oder Kohlenstoffstahl möglicherweise besser geeignet.
Als Lieferant von Ölrücklaufleitungen verfügen wir über ein breites Sortiment an Produkten aus unterschiedlichen Materialien, um Ihren spezifischen Anforderungen gerecht zu werden. Ob Sie einen hochtemperaturbeständigen FKM-Schlauch für eine Luft- und Raumfahrtanwendung oder einen kostengünstigen NBR-Schlauch für einen Automobilmotor benötigen, wir können Ihnen die richtige Lösung bieten. Wir bieten auch Schläuche mit unterschiedlichen Verstärkungsstrukturen an, darunter geflochtene und spiralverstärkte Schläuche, um die erforderliche Druckfestigkeit zu gewährleisten. Für bestimmte Produkte wieSAE 100R6UndEN854 2TE 3TEWir können detaillierte Spezifikationen und technischen Support bereitstellen.
Wenn Sie Interesse an unseren Ölrücklaufleitungen haben oder Fragen zur Materialauswahl haben, können Sie uns gerne für ein ausführliches Gespräch und die Aufnahme einer Beschaffungsverhandlung kontaktieren. Wir sind bestrebt, Ihnen qualitativ hochwertige Produkte und exzellenten Service zu bieten.
Referenzen
- Handbuch für Hydraulikschläuche, Parker Hannifin Corporation
- Gummitechnik, Werner Hofmann
- Thermoplaste: Eigenschaften und Anwendungen, CA Harper
