Wie testet man die Leistung von EN854 2TE- und 3TE-Schläuchen?

Als Lieferant von EN854 2TE- und 3TE-Schläuchen weiß ich, wie wichtig Leistungstests für diese kritischen Hydraulikkomponenten sind. In diesem Blog werde ich detaillierte Einblicke in die Prüfung der Leistung von EN854 2TE- und 3TE-Schläuchen geben, um sicherzustellen, dass sie den höchsten Industriestandards entsprechen und optimale Funktionalität in verschiedenen Anwendungen bieten.

EN854 2TE- und 3TE-Schläuche verstehen

Bevor Sie sich mit Leistungstests befassen, ist es wichtig, ein klares Verständnis davon zu haben, was EN854 2TE- und 3TE-Schläuche sind. Diese Schläuche sind Teil der europäischen Norm für Hydraulikschläuche. EN854 2TE-Schläuche sind für Mitteldruckanwendungen konzipiert und verfügen über eine Einzeldrahtgeflechtverstärkung. Andererseits sind EN854 3TE-Schläuche für Hochdruckanwendungen geeignet und verfügen über eine doppelte Drahtgeflechtverstärkung. Beide Typen werden häufig in hydraulischen Systemen in Branchen wie dem Baugewerbe, der Landwirtschaft und dem verarbeitenden Gewerbe eingesetzt.

Visuelle Inspektion

Der erste Schritt beim Testen der Leistung von EN854 2TE- und 3TE-Schläuchen ist eine gründliche Sichtprüfung. Diese nicht-invasive Methode kann offensichtliche Anzeichen von Beschädigung oder Abnutzung erkennen, die die Leistung des Schlauchs beeinträchtigen können. Überprüfen Sie die Außenhülle auf äußere Beschädigungen wie Schnitte, Abschürfungen oder Ausbuchtungen. Diese Defekte können die Integrität des Schlauchs beeinträchtigen und zu Undichtigkeiten oder Ausfällen unter Druck führen. Überprüfen Sie außerdem die Anschlüsse auf ordnungsgemäßen Einbau, festen Sitz und Anzeichen von Korrosion. Lockere oder korrodierte Anschlüsse können zu Druckabfällen und Undichtigkeiten führen und so die Gesamteffizienz des Hydrauliksystems beeinträchtigen.

Druckprüfung

Einer der kritischsten Leistungstests für EN854 2TE- und 3TE-Schläuche ist die Druckprüfung. Dieser Test misst die Fähigkeit des Schlauchs, dem angegebenen Arbeitsdruck standzuhalten, ohne zu lecken oder zu platzen. Um einen Drucktest durchzuführen, gehen Sie folgendermaßen vor:

1. Bereiten Sie den Testaufbau vor: Schließen Sie den Schlauch an einen Druckprüfstand an, der den Druck genau messen und steuern kann. Stellen Sie sicher, dass alle Verbindungen sicher und leckagefrei sind.
2. Füllen Sie den Schlauch mit Flüssigkeit: Füllen Sie den Schlauch mit einer geeigneten Hydraulikflüssigkeit vollständig und entfernen Sie dabei alle Luftblasen. Luftblasen können zu ungenauen Druckmesswerten und falschen Testergebnissen führen.
3. Erhöhen Sie den Druck schrittweise: Erhöhen Sie den Druck langsam auf den angegebenen Arbeitsdruck des Schlauchs. Beobachten Sie das Manometer genau und prüfen Sie es auf Anzeichen von Undichtigkeiten, wie Druckabfall oder Flüssigkeitsaustritt.
4. Halten Sie den Druck: Sobald der gewünschte Druck erreicht ist, halten Sie ihn für einen bestimmten Zeitraum, normalerweise 5 bis 10 Minuten. Beobachten Sie den Schlauch während dieser Zeit weiterhin auf Veränderungen oder Anzeichen eines Ausfalls.
5. Lassen Sie den Druck ab: Lassen Sie den Druck nach der Haltezeit langsam ab, um plötzliche Stöße auf den Schlauch zu vermeiden. Überprüfen Sie den Schlauch erneut auf sichtbare Schäden oder Veränderungen.

Flexibilitätstests

Flexibilität ist ein wichtiges Leistungsmerkmal der EN854 2TE- und 3TE-Schläuche, insbesondere bei Anwendungen, bei denen der Schlauch gebogen oder bewegt werden muss. Um die Flexibilität des Schlauchs zu testen, gehen Sie folgendermaßen vor:

1. Messen Sie den Biegeradius: Bestimmen Sie den für den Schlauch angegebenen Mindestbiegeradius. Diese Informationen sind in der Regel den Herstellerangaben zu entnehmen.
2. Biegen Sie den Schlauch: Biegen Sie den Schlauch vorsichtig auf den minimalen Biegeradius und halten Sie ihn einige Minuten lang an Ort und Stelle. Beobachten Sie den Schlauch auf Anzeichen von Knicken, Rissen oder Beschädigungen.
3. Überprüfen Sie den Druckabfall: Messen Sie den Druckabfall am Schlauch vor und nach dem Biegen. Ein erheblicher Anstieg des Druckabfalls kann auf einen Verlust der Flexibilität oder eine innere Beschädigung des Schlauchs hinweisen.

Prüfung der Abriebfestigkeit

EN854 2TE- und 3TE-Schläuche sind häufig abrasiven Materialien und Umgebungen ausgesetzt, was zu Verschleiß an der Außenhülle führen kann. Um die Abriebfestigkeit des Schlauchs zu testen, gehen Sie folgendermaßen vor:

1. Bereiten Sie die Testprobe vor: Schneiden Sie zum Testen eine Probe des Schlauchs auf eine geeignete Länge und Breite zu.
2. Richten Sie die Abriebtestmaschine ein: Verwenden Sie eine Abriebtestmaschine, die die abrasiven Bedingungen simulieren kann, denen der Schlauch in realen Anwendungen ausgesetzt sein kann.
3. Führen Sie den Abriebtest durch: Legen Sie den Prüfkörper auf die Abriebprüfmaschine und unterziehen Sie ihn einer festgelegten Anzahl von Abriebzyklen. Verwenden Sie ein standardisiertes Schleifmaterial und einen standardisierten Druck, um konsistente Ergebnisse zu gewährleisten.
4. Messen Sie den Abriebverlust: Messen Sie nach dem Test den Gewichtsverlust oder die Dickenreduzierung der Außenhülle des Schlauchs. Ein geringerer Abriebverlust weist auf eine bessere Abriebfestigkeit hin.

Kompatibilitätstest

EN854 2TE- und 3TE-Schläuche werden typischerweise mit bestimmten Hydraulikflüssigkeiten verwendet, und es ist wichtig, die Kompatibilität zwischen Schlauch und Flüssigkeit sicherzustellen. Kompatibilitätsprobleme können zu chemischen Reaktionen, Schwellungen oder einer Verschlechterung des Schlauchmaterials führen, was sich auf dessen Leistung und Lebensdauer auswirken kann. Um die Verträglichkeit des Schlauchs mit der Hydraulikflüssigkeit zu testen, gehen Sie wie folgt vor:

1. Wählen Sie die Testflüssigkeit aus: Wählen Sie eine repräsentative Probe der Hydraulikflüssigkeit, die in der Anwendung verwendet wird.
2. Bereiten Sie die Testprobe vor: Schneiden Sie eine Schlauchprobe ab und tauchen Sie sie für einen bestimmten Zeitraum, normalerweise 72 Stunden, in die Testflüssigkeit.
3. Beobachten Sie die Änderungen: Nehmen Sie die Testprobe nach der Eintauchzeit aus der Flüssigkeit und beobachten Sie alle Veränderungen in ihrem Aussehen, wie z. B. Schwellung, Verfärbung oder Erweichung.
4. Messen Sie die physikalischen Eigenschaften: Messen Sie die physikalischen Eigenschaften des Prüfkörpers wie Härte, Zugfestigkeit und Dehnung vor und nach dem Eintauchen. Vergleichen Sie die Ergebnisse, um festzustellen, ob es wesentliche Änderungen gibt.

Abschluss

Das Testen der Leistung von EN854 2TE- und 3TE-Schläuchen ist von entscheidender Bedeutung, um ihre Zuverlässigkeit und Sicherheit in hydraulischen Anwendungen sicherzustellen. Durch die Durchführung von Sichtprüfungen, Drucktests, Flexibilitätstests, Abriebfestigkeitstests und Kompatibilitätstests können Sie potenzielle Probleme identifizieren und sicherstellen, dass die Schläuche den erforderlichen Standards entsprechen. Als Lieferant dieser hochwertigen Schläuche bin ich bestrebt, Produkte bereitzustellen, die strengen Tests unterzogen wurden und den höchsten Industriestandards entsprechen.

Wenn Sie am Kauf von EN854 2TE- und 3TE-Schläuchen interessiert sind oder Fragen zu deren Leistungstests haben, können Sie sich gerne für weitere Gespräche und Beschaffungsverhandlungen an uns wenden. Wir freuen uns darauf, Sie zu bedienen und Ihren Bedarf an Hydraulikschläuchen zu decken.

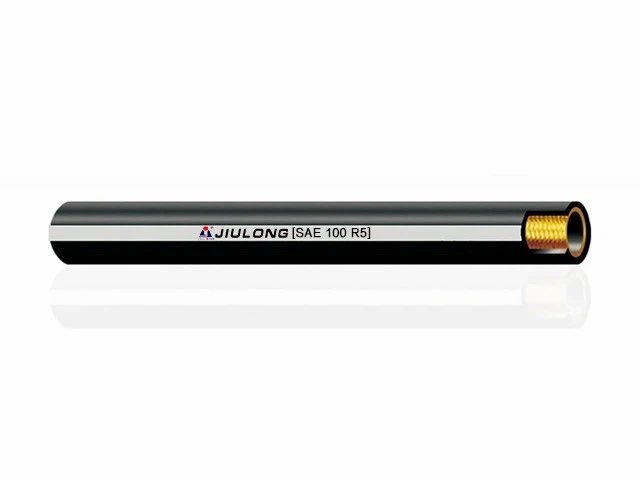

Neben EN854 2TE- und 3TE-Schläuchen bieten wir auch andere hochwertige Schläuche wie zSAE 10OR5,Auto-Hochdruckreinigerschlauch, UndDampfschlauch aus Gummi.

Referenzen

• Europäisches Komitee für Normung. EN 854:2008 – Gummi- und/oder Kunststoffschläuche und Schlauchleitungen für hydraulische Anwendungen – Spezifikation für Schläuche mit Drahtgeflecht.
• Hydraulikinstitut. Normen für hydraulische Systeme und Komponenten.
• Verschiedene branchenspezifische Fachbeiträge zum Testen und zur Leistungsbewertung von Hydraulikschläuchen.
